2.8 inch Nextion HMI LCD Touch Display
Ürün Kodu : RLF14A05-3899 PRCode : 3899 Barkod : IM150416004 Marka/Menşei : IteadAynı Gün Kargo
Bu ürün hafta içi 17:00’den önceki siparişlerde aynı gün kargolanır.Kargo Ücreti : Kargo Bedava!
Seçilebilir Kargo Firmaları : Aras - Yurtiçi- Ürün Özellikleri
- Ödeme Seçenekleri
- Yorumlar (1)
- Tavsiye Et
- Öneri Kutusu
-
Ülkemizde son dönemde popülerliği artan Nextion Ekranların 2.8” boyutlarındaki versiyondur. Dokunmatik arayüzü ve uart arayüzü sayesinde arduino ile bile dokunmatik ekranlı uygulamalar yapmanız çok kolay. Özellikle otomasyon alanında sıkça rastladığımız HMI (Human Machine Interface) ekrandır. IoT ve tüketici elektroniği alanında çalışmalar için de oldukça uygun.
Nextion ekranlar donanım ve yazılım olmak üzere iki ana parçadan oluşur. TFT kartlarınızı Nextion Editör ile yazılımları kolayca hallederken TFT kart ile karmaşık kablolamalara gerek duymadan hızlıca uygulama geliştirirsiniz. Tek kablolamanız seri bağlantı içindir (UART).
NX3224T028 modeli 2.8″ TFT 320×240 rezistif dokunmatik ekran, 4M Flash, 2KByte RAM, 65k renk özelliklerine sahiptir.

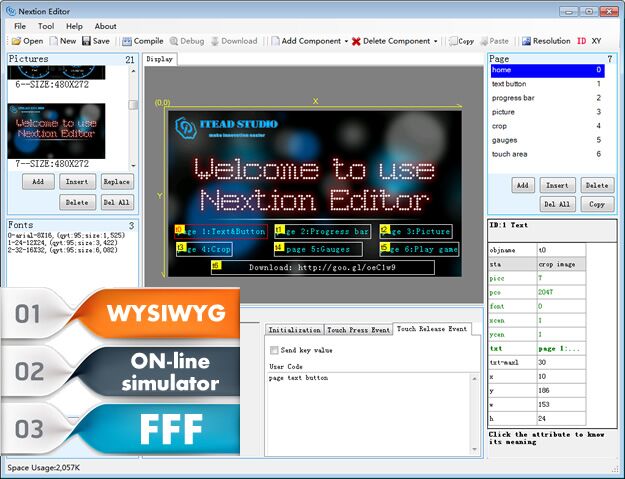

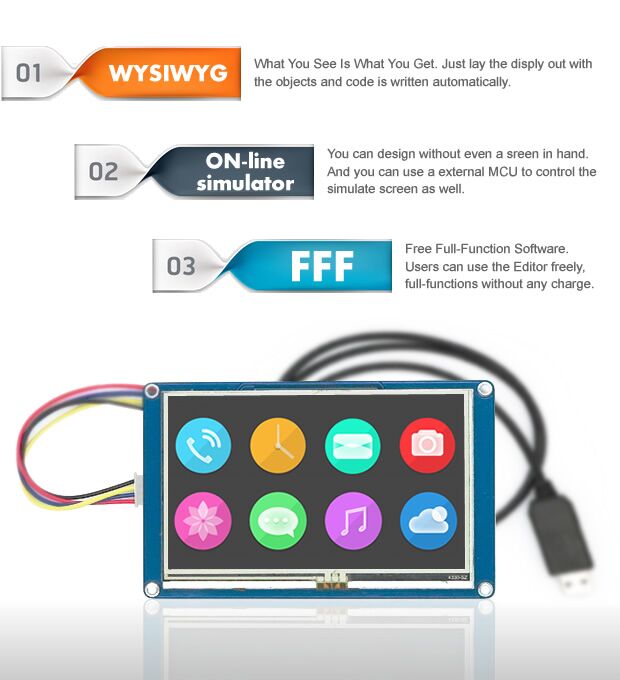

Nextion ekranların en güzel özelliklerinden birisi WYSIWYG editörü olmasıdır. Kısaca yazılımda ekrana ne eklerseniz gerçek ekranda da bunu görebiliyorsunuz. Hazır widgetler sayesinde sürükle bırak yaparak kolayca arayüzü oluşturabilirsiniz.

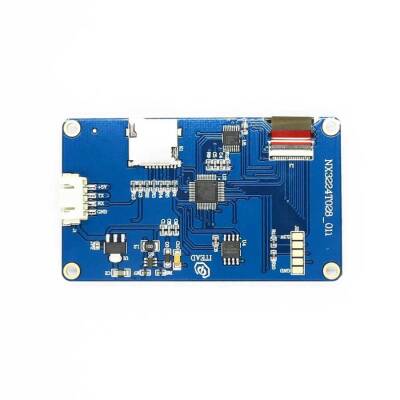

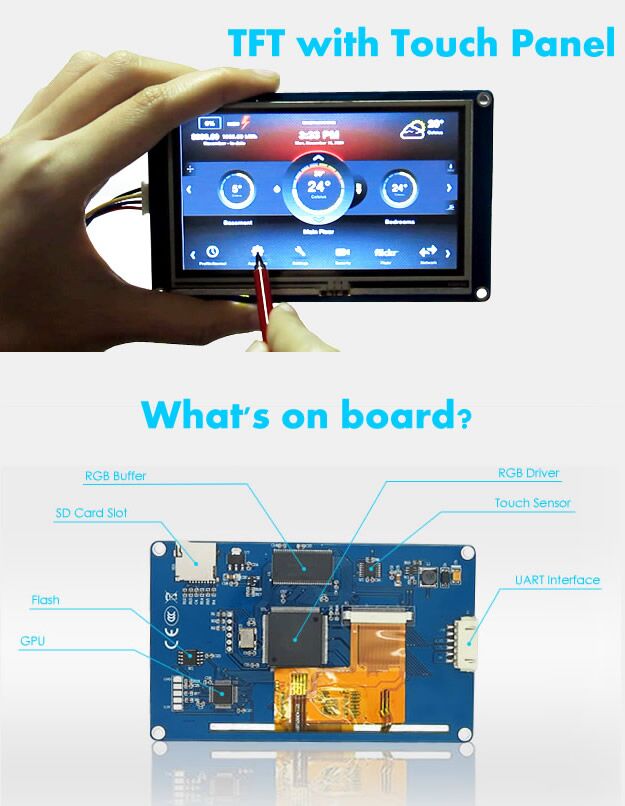

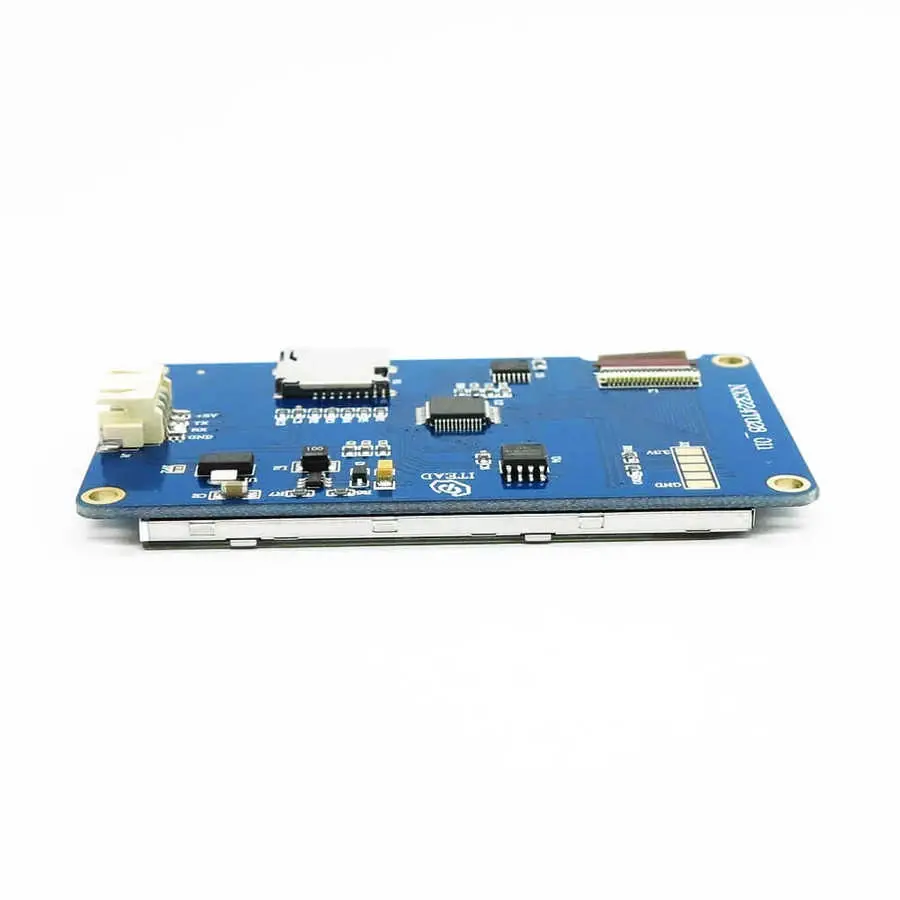

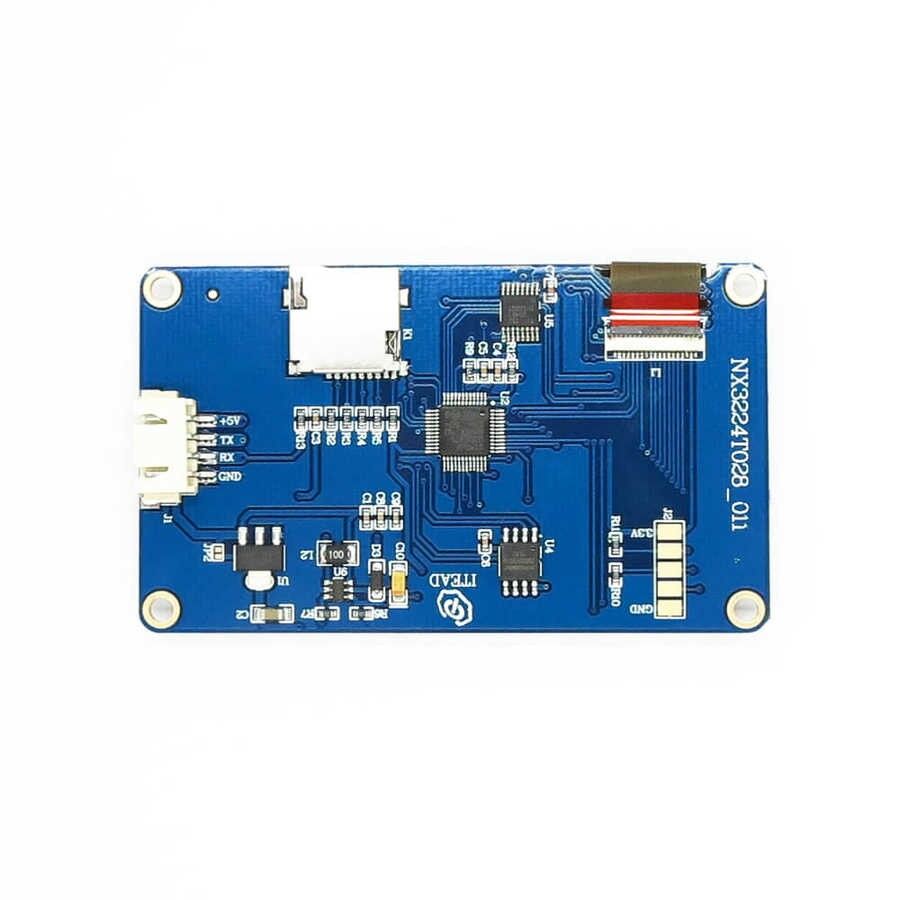

TFT ekranın arka kısmında ekran sürücüsü, flash hafıza, GPU üntesi,RGB Buffer, SD kart slotu ve UART bağlantısı yer alıyor. Size kalan tek şey uart konnektöründen veri alışverişini yapmak. Dokunulan bölge seri arayüzden kendi kontrolcünüze kolayca bildiriliyor.
Elinizde ekran olmasa bile editörde çalışarak ekranı simule edebilirsiniz. Editör tamamen bedavadır ve tüm fonksiyonları kullanabilirsiniz.

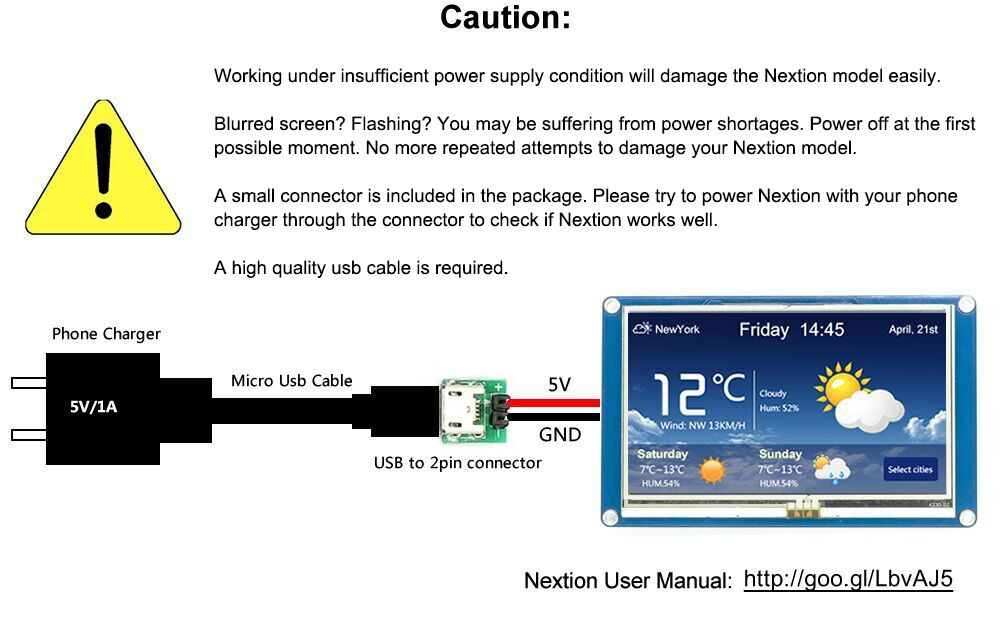

Ekranda görüntü sorunları yaşamamak için kaliteli USB kablo kullanın. Paket içerisinden çıkan güç kartı ile telefonunuzun güç adaptörünü kullanabilirsiniz.
Robolink Akademi HMI Nedir? yazımız için tıklayınız.
Özellikler:
- Parça numarası: NX3224T028
- 320x240 Çözünürlük
- RGB 65K gerçek renkler
- TFT ekrana entegre 4-kablo rezistif dokunmatik panel
- TTL Seri host için 4 pinli arayüz
- Kullanıcı uygulama kodları ve veri için 4MB Flash hafıza
- Kart üzerinde barınan SD-Kart yuvası sayesinde firmware güncellemesi yapılabilir
- Görme alanı : 57.6mm(Boy) x 43.2mm(En)
- Ayarlanabilir parlaklık: 0-180 nit, değiştirme aralığı %1
- 5V/65mA güç tüketimi
- Raspberry pi modelleri ile uyumlu
- Raspbery Pi üzerinden direk beslenebilir. Ekstra güç kaynağına gerek duymaz.
- Sertifikalar: CE / EMC, RoHS
Dokümanlar:
- Ürün Datahseet Sayfası : https://wiki.iteadstudio.com/NX3224T028

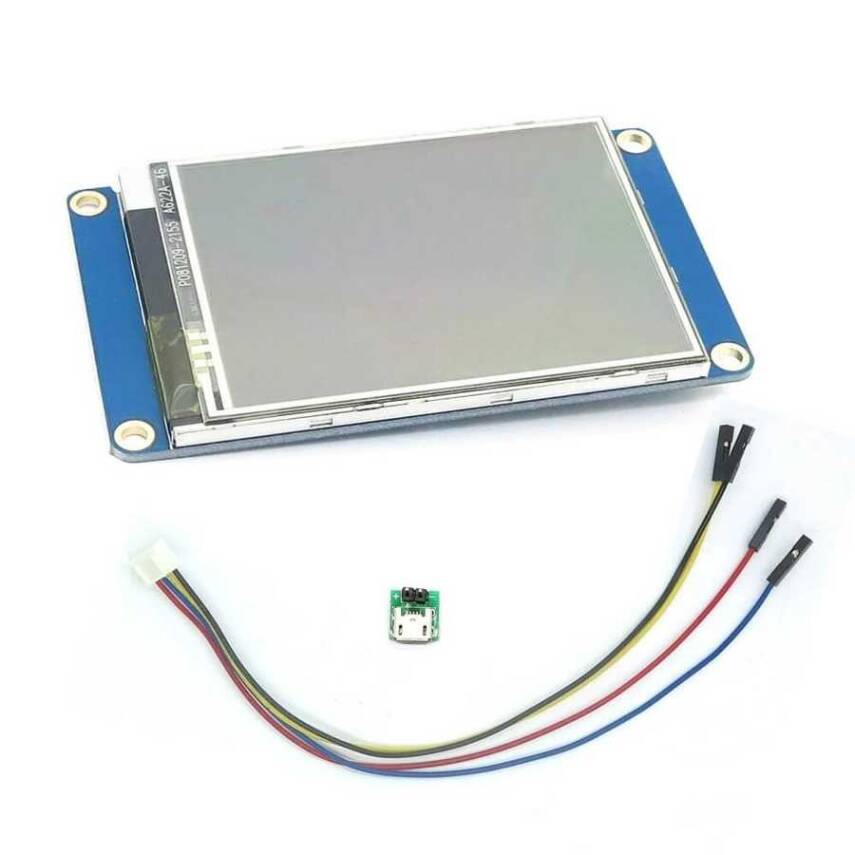

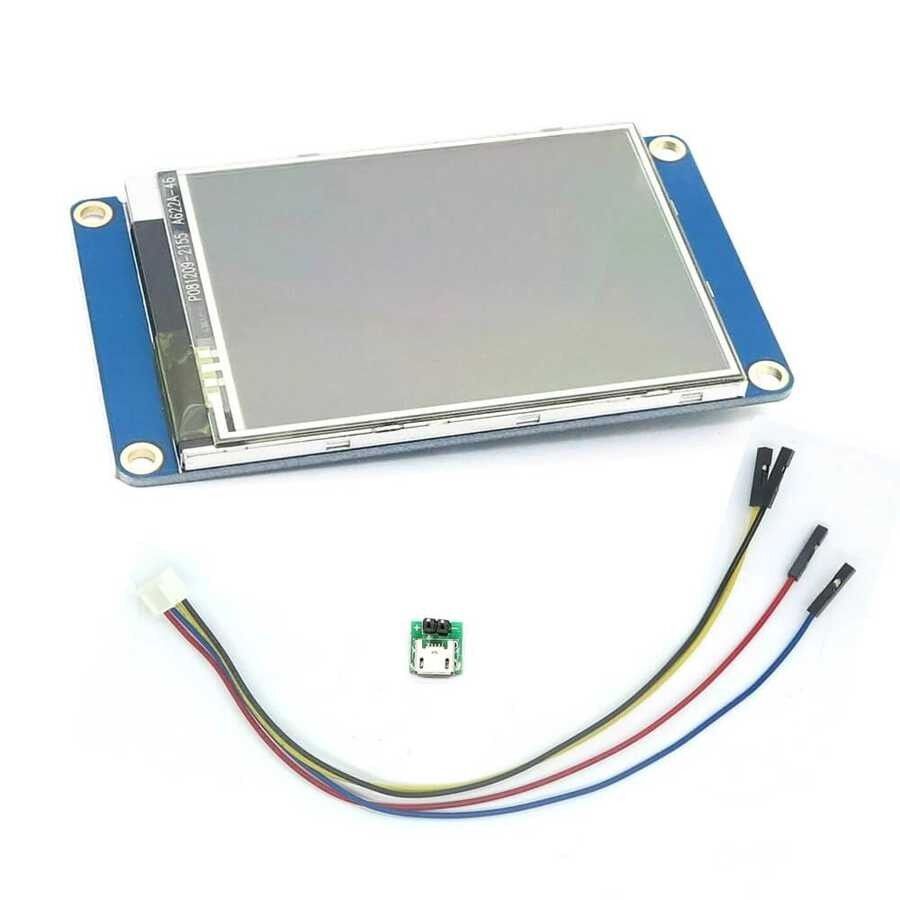

Paket içeriği:
- 1 x 2.8” Nextion ekranı
- 1 x Data Kablosu
- 1 x USB çevirici güç kartı
Ürün ÖzellikleriInch:2.8 inch
