3.2 inch Nextion HMI LCD Touch Display
Ürün Kodu : RLF14A08-0289 PRCode : 0289 Barkod : IM150416005 Marka/Menşei : Itead- Ürün Özellikleri
- Ödeme Seçenekleri
- Yorumlar (1)
- Tavsiye Et
- Öneri Kutusu
-
Dokunmatik arayüzü ve uart arayüzü sayesinde arduino ile bile dokunmatik ekranlı uygulamalar yapmanız çok kolay. Özellikle otomasyon alanında sıkça rastladığımız HMI (Human Machine Interface) ekrandır. IoT ve tüketici elektroniği alanında çalışmalar için de oldukça uygun.
Nextion ekranlar donanım ve yazılım olmak üzere iki ana parçadan oluşur. TFT kartlarınızı Nextion Editör ile yazılımları kolayca hallederken TFT kart ile karmaşık kablolamalara gerek duymadan hızlıca uygulama geliştirirsiniz. Tek kablolamanız seri bağlantı içindir (UART).
NX4024T032 Nextion modeli 3.2"TFT 400X240 rezistif dokunmatik ekran,4 MB Flash veri depolama,65k renk özelliklerine sahiptir.

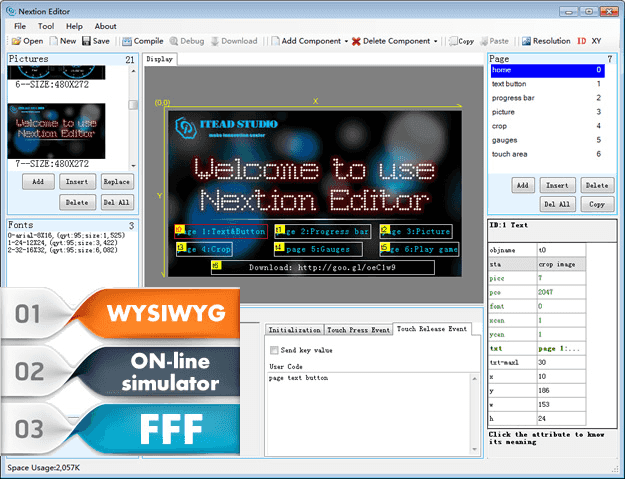

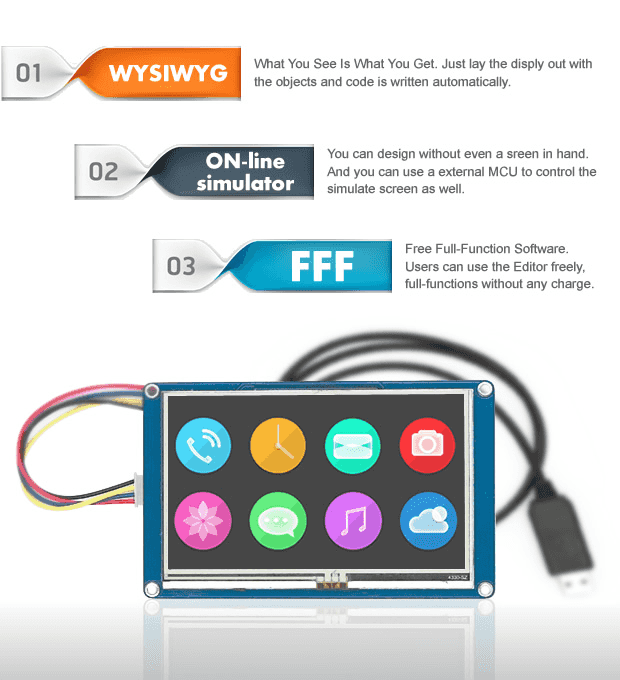

Nextion ekranların en güzel özelliklerinden birisi WYSIWYG editörü olmasıdır. Kısaca yazılımda ekrana ne eklerseniz gerçek ekranda da bunu görebiliyorsunuz.Hazır widgetler sayesinde sürükle bırak yaparak kolayca arayüzü oluşturabilirsiniz.

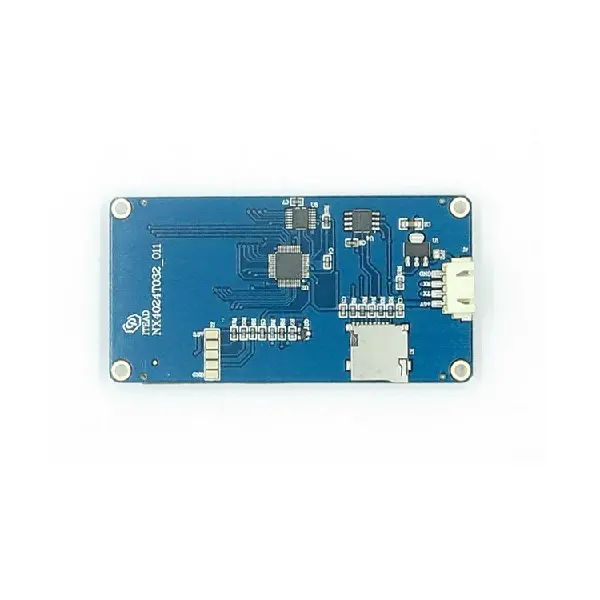

TFT ekranın arka kısmında ekran sürücüsü, flash hafıza, GPU üntesi, SD kart slotu ve UART bağlantısı yer alıyor. Size kalan tek şey uart konnektöründen veri alışverişini yapmak. Dokunulan bölge seri arayüzden kendi kontrolcünüze kolayca bildiriliyor.

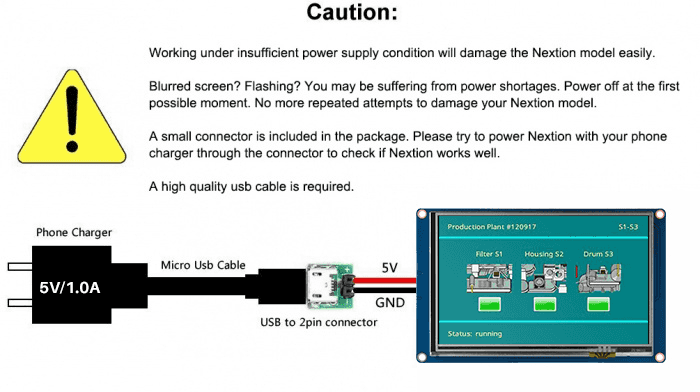

Elinizde ekran olmasa bile editörde çalışarak ekranı simule edebilirsiniz. Editör tamamen bedavadır ve tüm fonksiyonları kullanabilirsiniz.Ekranda görüntü sorunları yaşamamak için kaliteli USB kablo kullanın. Paket içerisinden çıkan güç kartı ile telefonunuzun güç adaptörünü kullanabilirsiniz.
Robolink Akademi HMI Nedir? yazımız için tıklayınız.
Özellikler:
- Parça numarası: NX4024T032
- 400x240 Çözünürlük
- RGB 65K gerçek renkler
- TFT ekrana entegre 4-kablo rezistif dokunmatik panel
- TTL Seri host için 4 pinli arayüz
- Kullanıcı uygulama kodları ve veri için 4 MB Flash hafıza
- Yazılım yükseltmesi için dahili mikro SD kartı
- Görme alan :69.60mm(Boy) x 41.76mm(En)
- Ayarlanabilir parlaklık: 0-230 nit, değiştirme aralığı %1
- 5V/85mA güç tüketimi
- CE / EMC, RoHS sertifikalı
Dokümanlar:
- Ürün Datahseet Sayfası : https://nextion.tech/datasheets/nx4024t032/
- Güncel editör sürümünü şu lintek temin edebilirsiniz: https://nextion.itead.cc/resource/download/

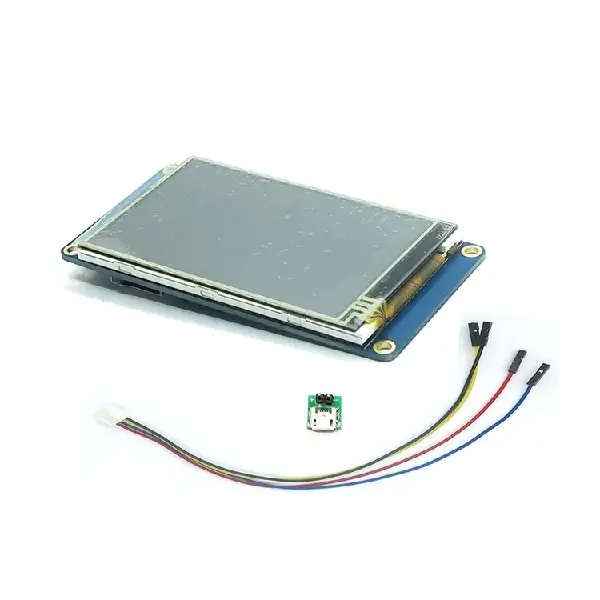

Paket içeriği:
- 1 x 3.2” Nextion ekranı
- 1 x Data Kablosu
- 1 x USB çevirici güç kartı
Ürün ÖzellikleriInch:3.2 inch
