4.3 inch Nextion HMI LCD Touch Display
Ürün Kodu : RLF31A05-4785 PRCode : 4785 Barkod : IM150416003 Marka/Menşei : Itead- Ürün Özellikleri
- Ödeme Seçenekleri
- Yorumlar (0)
- Tavsiye Et
- Öneri Kutusu
-

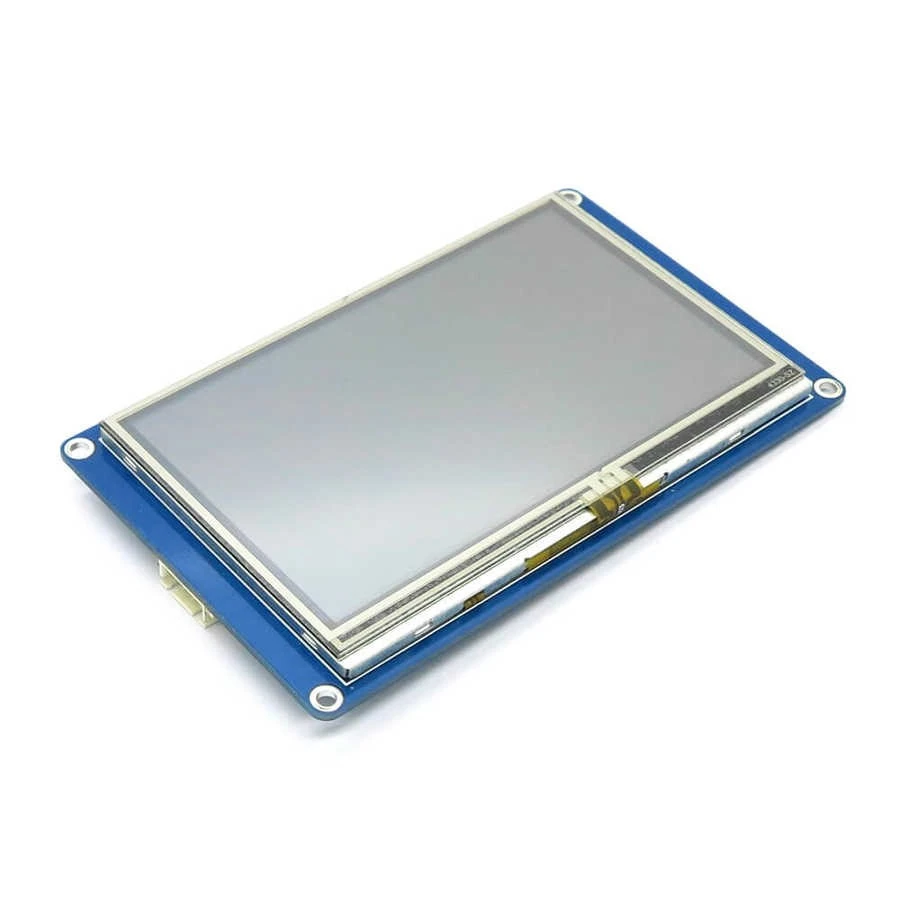

Ülkemizde son dönemde popülerliği artan Nextion Ekranların 4.3” boyutlarındaki versiyondur. Dokunmatik arayüzü ve uart arayüzü sayesinde arduino ile bile dokunmatik ekranlı uygulamalar yapmanız çok kolay. Özellikle otomasyon alanında sıkça rastladığımız HMI (Human Machine Interface) ekrandır. IoT ve tüketici elektroniği alanında çalışmalar için de oldukça uygun.
Nextion ekranlar donanım ve yazılım olmak üzere iki ana parçadan oluşur. TFT kartlarınızı Nextion Editör ile yazılımları kolayca hallederken TFT kart ile karmaşık kablolamalara gerek duymadan hızlıca uygulama geliştirirsiniz. Tek kablolamanız seri bağlantı içindir (UART).
NX4827T043 modeli 4.3″ TFT 320×272 rezistif dokunmatik ekran, 16M Flash, 2KByte RAM, 65k renk özelliklerine sahiptir.

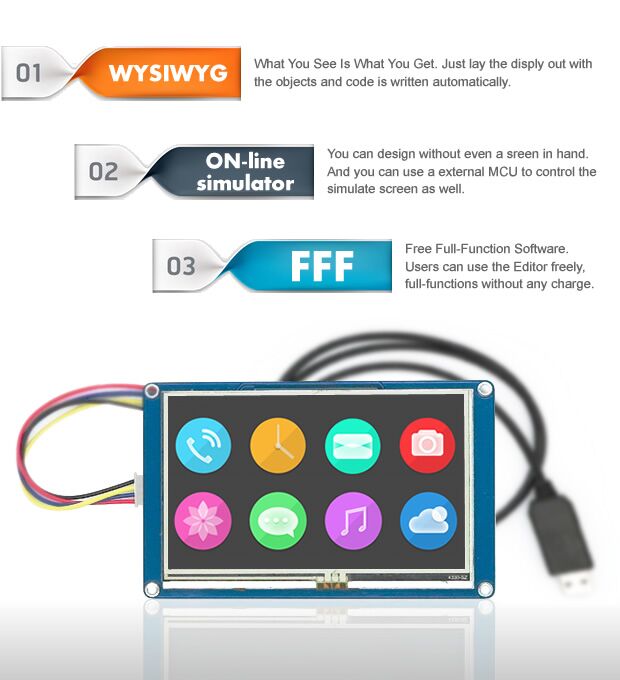

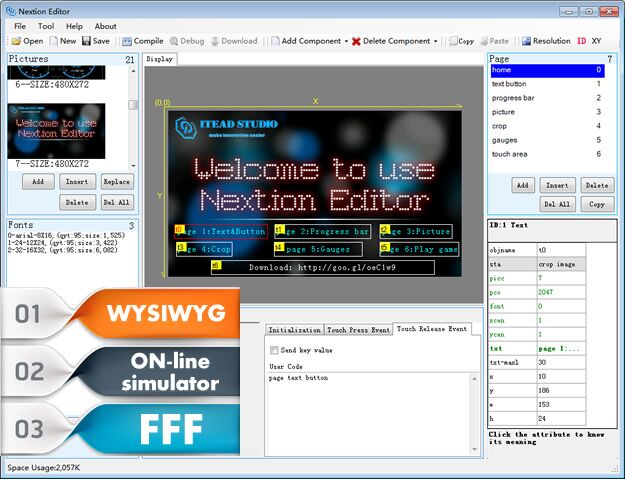

Nextion ekranların en güzel özelliklerinden birisi WYSIWYG editörü olmasıdır. Kısaca yazılımda ekrana ne eklerseniz gerçek ekranda da bunu görebiliyorsunuz. Hazır widgetler sayesinde sürükle bırak yaparak kolayca arayüzü oluşturabilirsiniz.

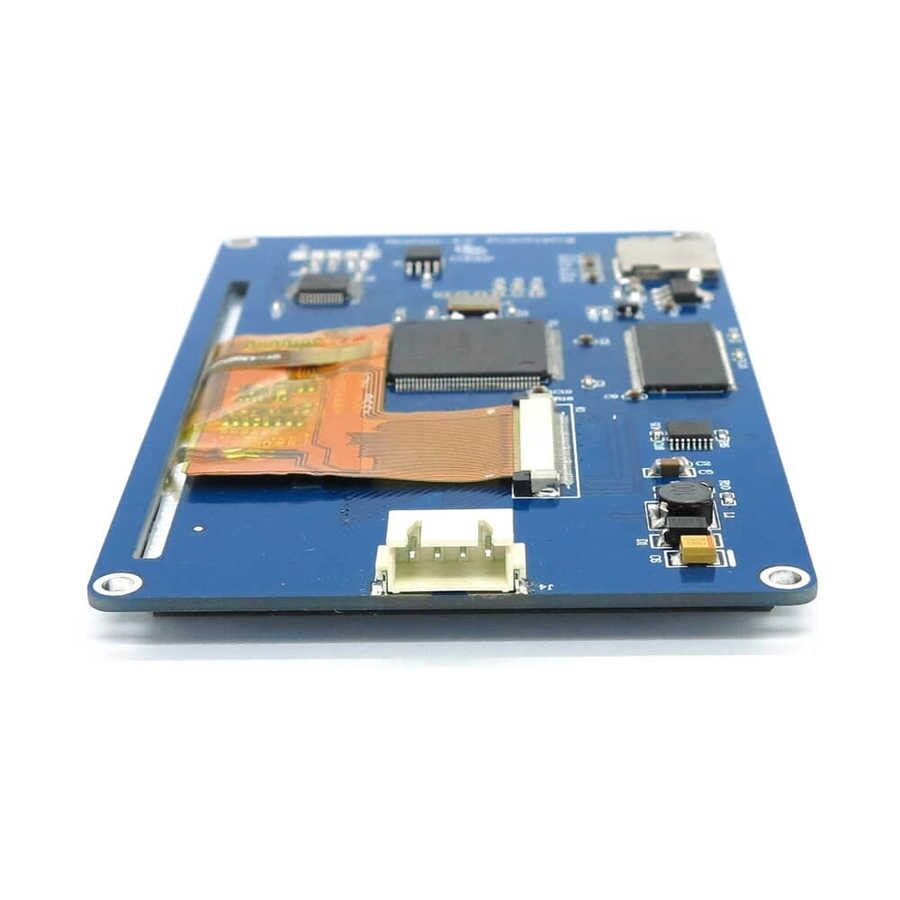

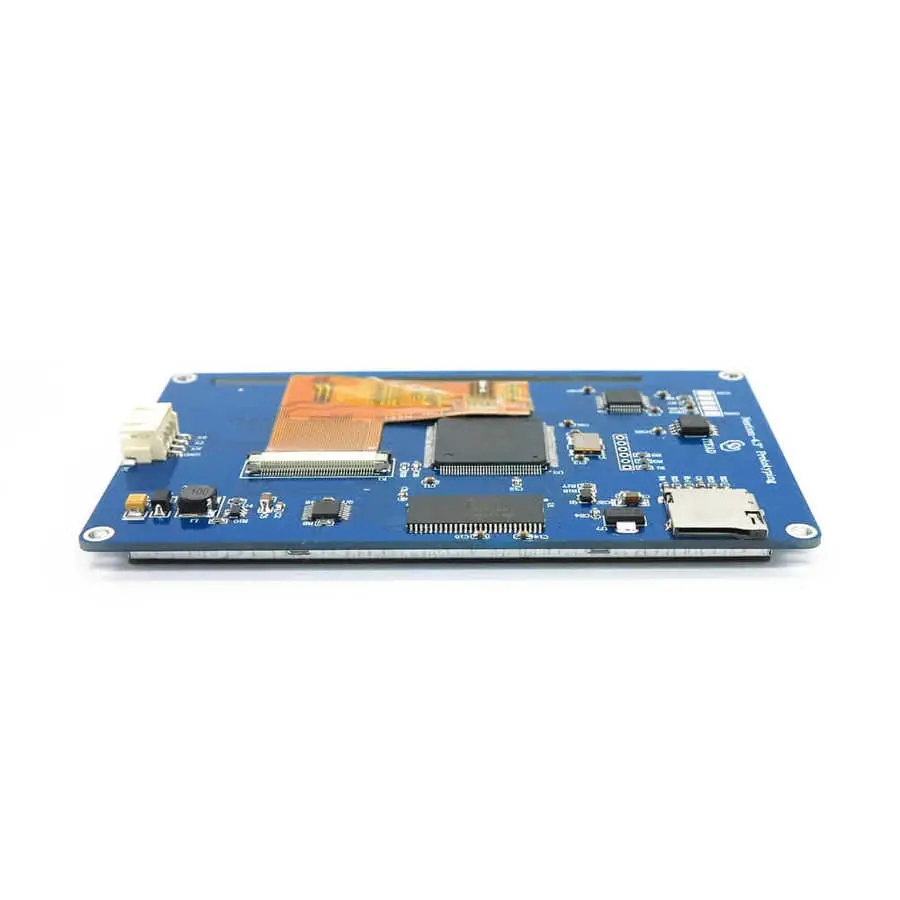

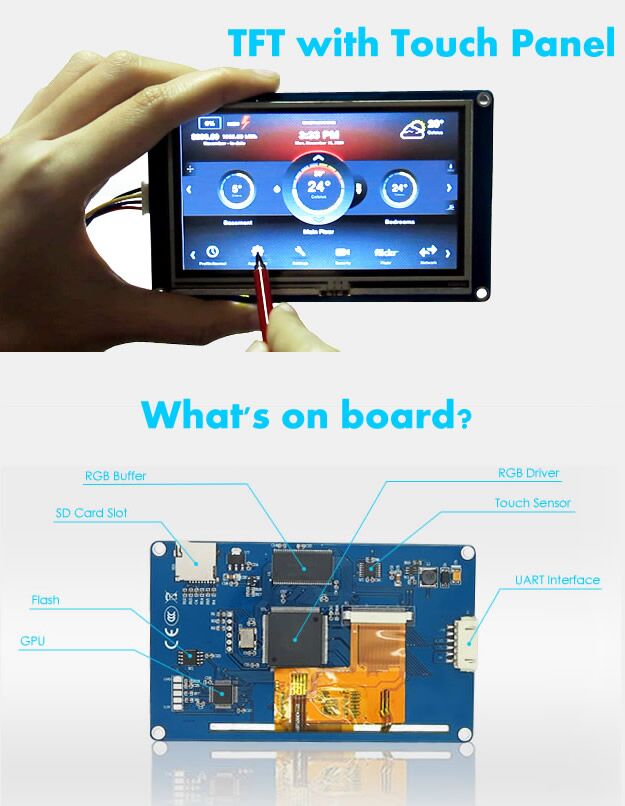

TFT ekranın arka kısmında ekran sürücüsü, flash hafıza, GPU üntesi,RGB Buffer, SD kart slotu ve UART bağlantısı yer alıyor. Size kalan tek şey uart konnektöründen veri alışverişini yapmak. Dokunulan bölge seri arayüzden kendi kontrolcünüze kolayca bildiriliyor.
Elinizde ekran olmasa bile editörde çalışarak ekranı simule edebilirsiniz. Editör tamamen bedavadır ve tüm fonksiyonları kullanabilirsiniz.

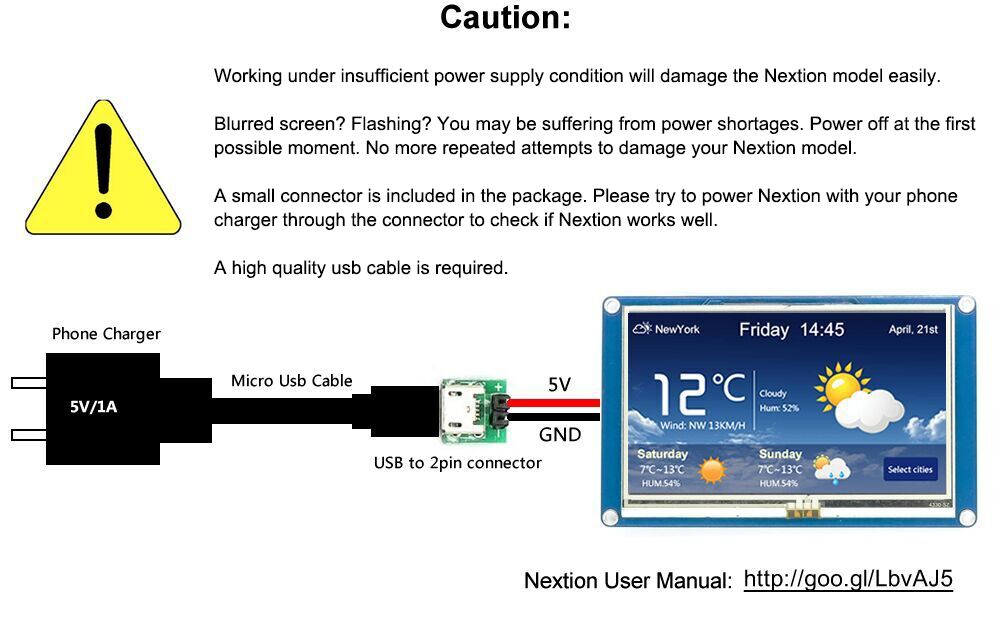

Ekranda görüntü sorunları yaşamamak için kaliteli USB kablo kullanın. Paket içerisinden çıkan güç kartı ile telefonunuzun güç adaptörünü kullanabilirsiniz.
Robolink Akademi HMI Nedir? yazımız için tıklayınız.
Özellikler:
- Parça numarası: NX4827T043
- 470x272 Çözünürlük
- RGB 65K gerçek renkler
- TFT ekrana entegre 4-kablo rezistif dokunmatik panel
- TTL Seri host için 4 pinli arayüz
- Kullanıcı uygulama kodları ve veri için 16MB Flash hafıza
- Kart üzerinde barınan SD-Kart yuvası sayesinde firmware güncellemesi yapılabilir
- Görme alanı : 95.04mm(Boy) x 53.86mm(En)
- Ayarlanabilir parlaklık: 0-230 nit, değiştirme aralığı %1
- 5V/250mA güç tüketimi
- Sertifikalar: CE / EMC, RoHS
Dokümanlar:
- Ürün Datahseet Sayfası : https://wiki.iteadstudio.com/NX4827T043
Paket içeriği:
- 1 x 4.3” Nextion ekranı
- 1 x Data Kablosu
- 1 x USB çevirici güç kartı
Ürün ÖzellikleriInch:4.3 inch
