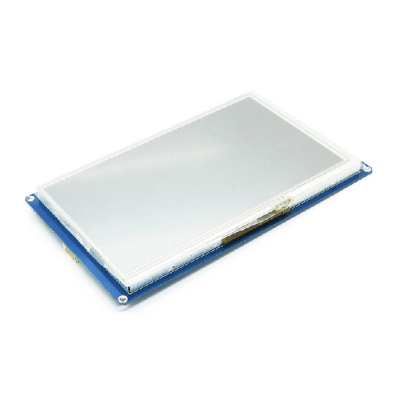

7.0 inch Nextion HMI TFT LCD Touch Display

Yorumlar (1)
100.0 Ortalama Puan
  • 5
    1
  • 4
    0
  • 3
    0
  • 2
    0
  • 1
    0
Yorum Yap
Marka/Menşei : Itead
Ürün Kodu : RLF14A01-1546 Stok: 5+
Barkod Kodu : IM150416007
3.922,00 TL + KDV
%1
4.733,40 TL
4.706,40 TL
Daha Fazla Itead
Daha Fazla HMI Ekran
Aynı Gün Kargoda! Hafta içi 17:00, Cumartesi 11:00' a kadar siparişlerde geçerlidir

Dokunmatik arayüzü ve uart arayüzü sayesinde arduino ile bile dokunmatik ekranlı uygulamalar yapmanız çok kolay. Özellikle otomasyon alanında sıkça rastladığımız HMI (Human Machine Interface) ekrandır.  IoT ve tüketici elektroniği alanında çalışmalar için de oldukça uygun.

Nextion ekranlar donanım ve yazılım olmak üzere iki ana parçadan oluşur. TFT kartlarınızı Nextion Editör ile yazılımları kolayca hallederken TFT kart ile karmaşık kablolamalara gerek duymadan hızlıca uygulama geliştirirsiniz. Tek kablolamanız seri bağlantı içindir (UART).


NX8048T070 Nextion modeli  7.0″ TFT 480×800 rezistif dokunmatik ekran,16 MB Flash veri depolama,65k renk özelliklerine sahiptir.

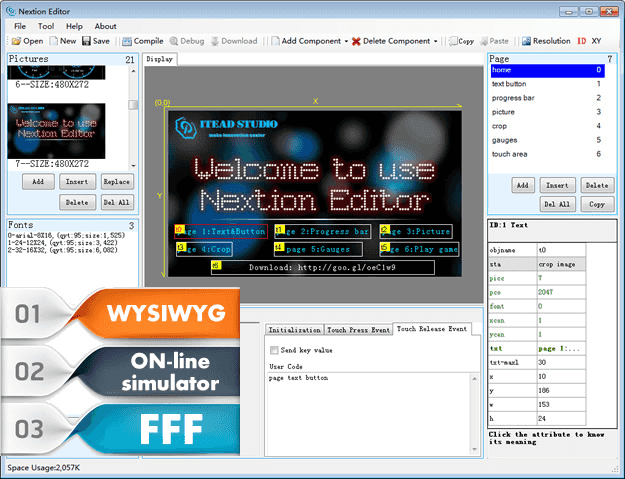

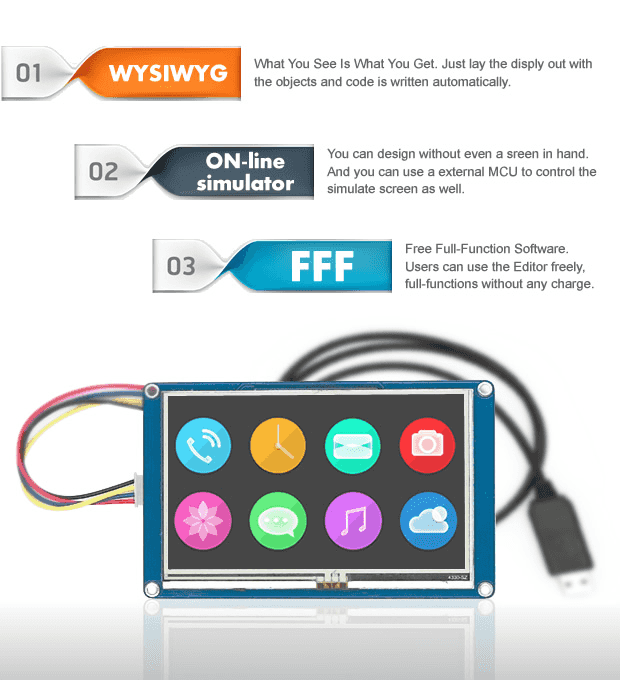

Nextion ekranların en güzel özelliklerinden birisi WYSIWYG editörü olmasıdır. Kısaca yazılımda ekrana ne eklerseniz gerçek ekranda da bunu görebiliyorsunuz. Hazır widgetler sayesinde sürükle bırak yaparak kolayca arayüzü oluşturabilirsiniz.

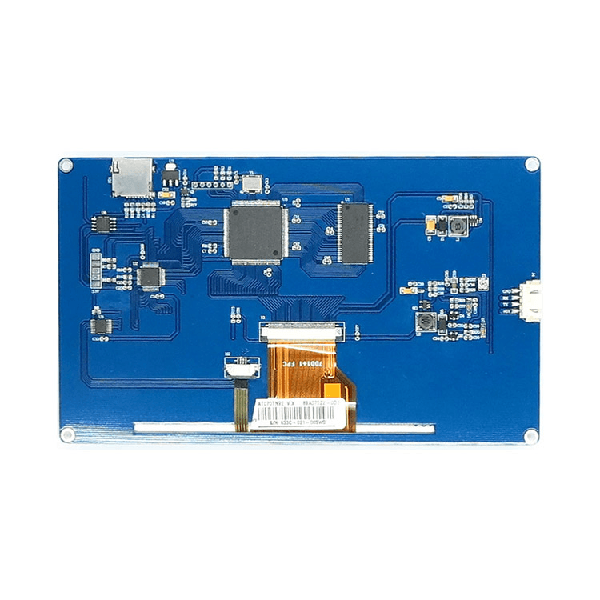

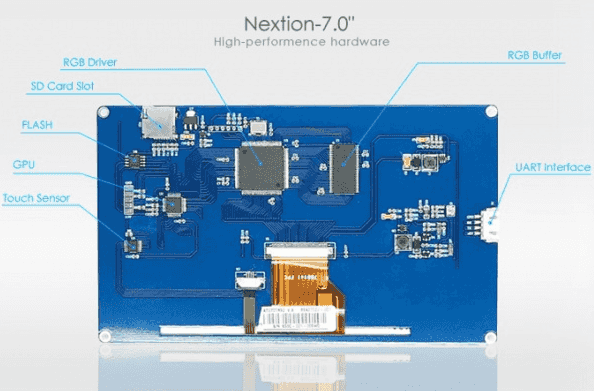

TFT ekranın arka kısmında ekran sürücüsü, flash hafıza, GPU üntesi,RGB Buffer, SD kart slotu ve UART bağlantısı yer alıyor. Size kalan tek şey uart konnektöründen veri alışverişini yapmak. Dokunulan bölge seri arayüzden kendi kontrolcünüze kolayca bildiriliyor.nextion7_0.png (292 KB)Elinizde ekran olmasa bile editörde çalışarak ekranı simule edebilirsiniz. Editör tamamen bedavadır ve tüm fonksiyonları kullanabilirsiniz.

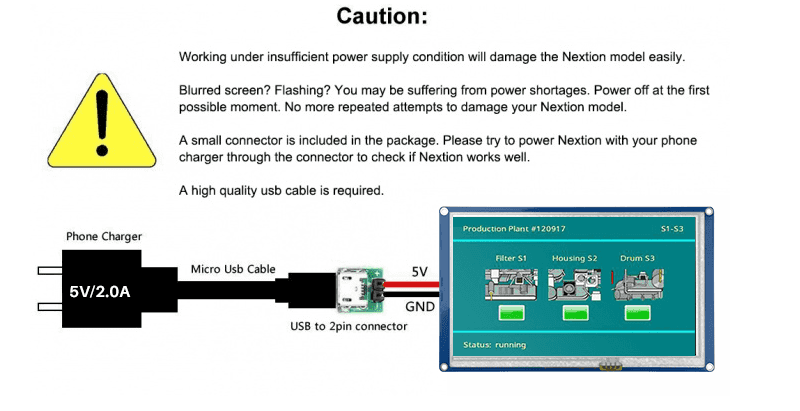

nextion7,0_akım_gerilim.png (216 KB)Ekranda görüntü sorunları yaşamamak için kaliteli USB kablo kullanın. Paket içerisinden çıkan güç kartı ile telefonunuzun güç adaptörünü kullanabilirsiniz.

Robolink Akademi HMI Nedir? yazımız için tıklayınız.

Özellikler:

  • Parça numarası: NX8048T070
  • 800x480 Çözünürlük
  • RGB 65K gerçek renkler
  • TFT ekrana entegre 4-kablo rezistif dokunmatik panel
  • TTL Seri host için 4 pinli arayüz
  • Kullanıcı uygulama kodları ve veri için 16MB Flash hafıza
  • Yazılım yükseltmesi için dahili mikro SD kartı
  • Görme Alanı : 154.08mm(Boy) x 85.92mm(En)
  • Ayarlanabilir parlaklık: 0-230 nit, değiştirme aralığı %1
  • Önerilen Güç Kaynağı: 5V DC/2A
  • Sertifikalar: CE / EMC, RoHS

Dokümanlar:

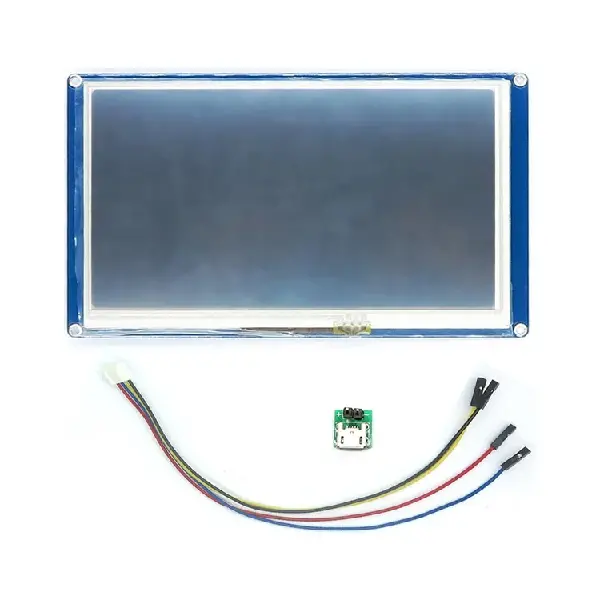

Paket içeriği:

  • 1 x 7.0” Nextion ekranı
  • 1 x Data Kablosu
  • 1 x USB çevirici güç kartı



Özellikler
Inch
7.0 inch
